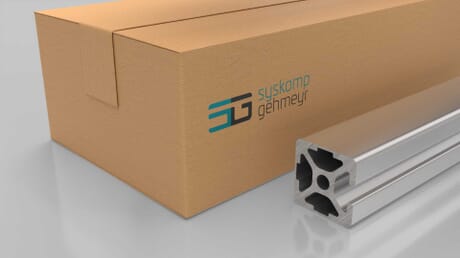

Aluminiumprofil, 20 x 20 mm, 3N, Nut 5
16 St. x 3000mm
Artikelnummer 120000385 / Alte Materialnummer: 251202030
Das Profil 20 x 20 3N ist ein vielseitig einsetzbares Konstruktionsprofil aus hochwertig eloxiertem Aluminium. Mit einer offenen und drei geschlossenen Nuten eignet es sich besonders für Rahmen mit reinigungsfreundlichen, geschlossenen Außenflächen. Die klare Linienführung und anodisierte Oberfläche verleihen ihm ein modernes, elegantes Design – eine perfekte Kombination aus Funktionalität, Langlebigkeit und ansprechendem Aussehen für anspruchsvolle technische Anwendungen.
Anordnung offene Nuten
A
Anzahl geschlossene Nuten
3
Anzahl offene Nuten
1
Bezeichnung der geschlossenen Nuten
3N
ESD kompatibel
durch Bearbeitung
Eigenschaft
eloxiert
Farbe
silberfarbig
Form
quadratisch
Gewicht
25440 g
Liefereinheit
16
Material
Aluminium
Nut
5
Raster
20
Serie
Aluprofil I-Typ
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
B, C, D
Gewicht / m
530 g/m
Kernbohrungen
1
Kernbohrungen Durchmesser
4,3 mm
Lochabstand
0 mm
Länge
3000 mm
Länge bei nicht zugeschnittener Ware
3060 mm
Maß x
20 mm
Maß y
20 mm
Profilfläche
1,92 cm²
Trägheitsmoment Ix
0,78 cm⁴
Trägheitsmoment Iy
0,81 cm⁴
Widerstandsmoment Wx
0,76 cm³
Widerstandsmoment Wy
0,81 cm³
Hinweis 1
Aufgrund der Eloxalschicht ist das Aluminiumprofil nicht ESD-fähig. Durch gezieltes Aufbrechen der Eloxalschicht an definierten Kontaktstellen und in Kombination mit unserer ESD-Verbindungstechnik oder leitfähigen Abdeckprofilen kann eine elektrisch leitende Verbindung hergestellt werden. Dies ermöglicht den Einsatz des Profils in ESD-geschützten Bereichen entsprechend den jeweiligen Anforderungen.
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
