ESD kompatibel
nein
Eigenschaft Gehäuse
verzinkt und transparent chromatiert
Liefereinheit
1
Materaial Gehäuse
Stahl
Nachlauf
0 mm
Nötige Bearbeitung
Abhängig von Befestigungsart
Schwenkradius
0 mm
Serie
B / I
Zolltarifnummer
87169090
Bohrung / Senkung
11 mm
Durchmesser
160 mm
Farbe Gehäuse
silberfabig
Gesamthöhe
195 mm
Langloch Breite
11 mm
Langloch Länge
13,5 mm
Lochabstand
105 mm
Lochabstand 2
77,5 mm
Material Rolle
thermoplastisches Polyurethan
Maß x Befestigungsplatte
133 mm
Maß y Befestigungsplatte
112 mm
Rollenbereite
40 mm
Tragkraft
300 kg
max. Last
3000 N
Empfohlene Befestigung
Schraube M10×16 (ISO4762)
Scheibe A10,5 (DIN125)
Sicherungsscheibe 1FSt zur Befestigung an der Anschraubplatte
Hammerschraube, Bundmutter, Zentralschraube M12 oder S12 zur Befestigung der Anschraubplatte am Profilrahmen
Hinweis 1
Schwerlastrolle mit Anbauflansch.
Material Rolle
thermoplastisches Polyurethan
ECLASS 11.0
23370590
ECLASS 4.0
22041431
ECLASS 4.1
22041431
ECLASS 5.0
23250319
ECLASS 5.1
23250319
ECLASS 6.0.1
23370202
ECLASS 7.1
23370590
ECLASS 8.0
23370590
UNSPSC 7.0
31162701
UNSPSC 9.0
31162701

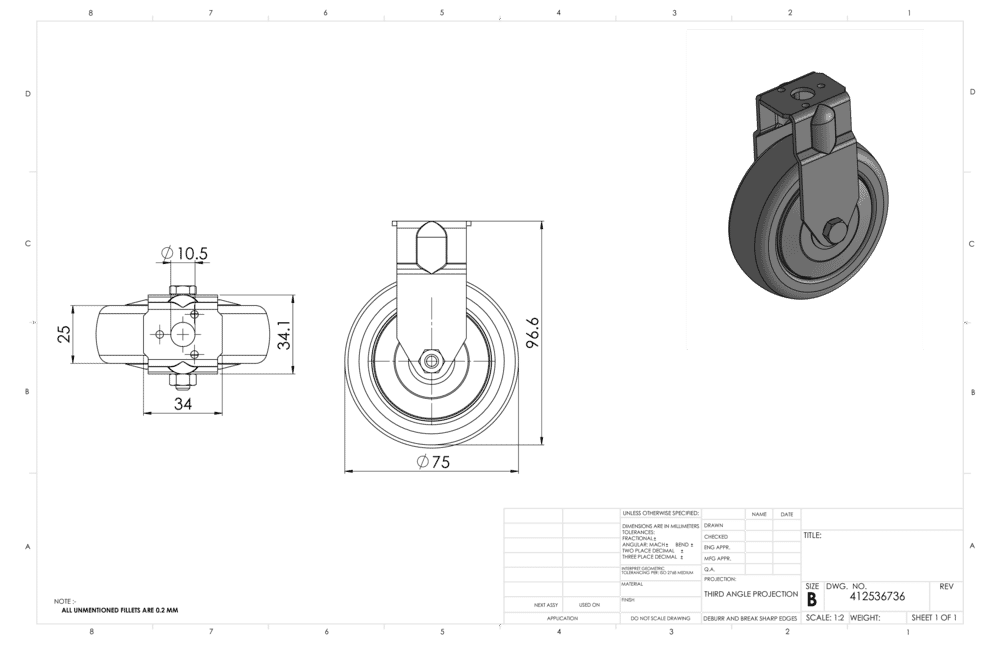

CAD-Datei
