Aushängbar
links und rechts aushängbar
ESD kompatibel
ja
Eigenschaft
eloxiert
Eigenschaft Achse
blank
Farbe
silberfarbig
Farbe Achse
silberfarbig
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminium
Material Achse
Edelstahl
Nötige Bearbeitung
keine
Serie
I
Zolltarifnummer
83021000
F max axial
150 N
F max radial
100 N
Flügel Breite
45 mm
Empfohlene Befestigung Serie I
Senkschraube M6 × 10 bis M6 × 16
Nutenstein M6 Nut 6
Nutenstein M6 Nut 8
Hinweis 1
Zur individuellen Zusammenstellung von innenliegenden Scharnieren.
Für ein komplettes Scharnier wird benötigt: 2 x Flügel; 1 x Achse,2 x Abdeckkappe
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403

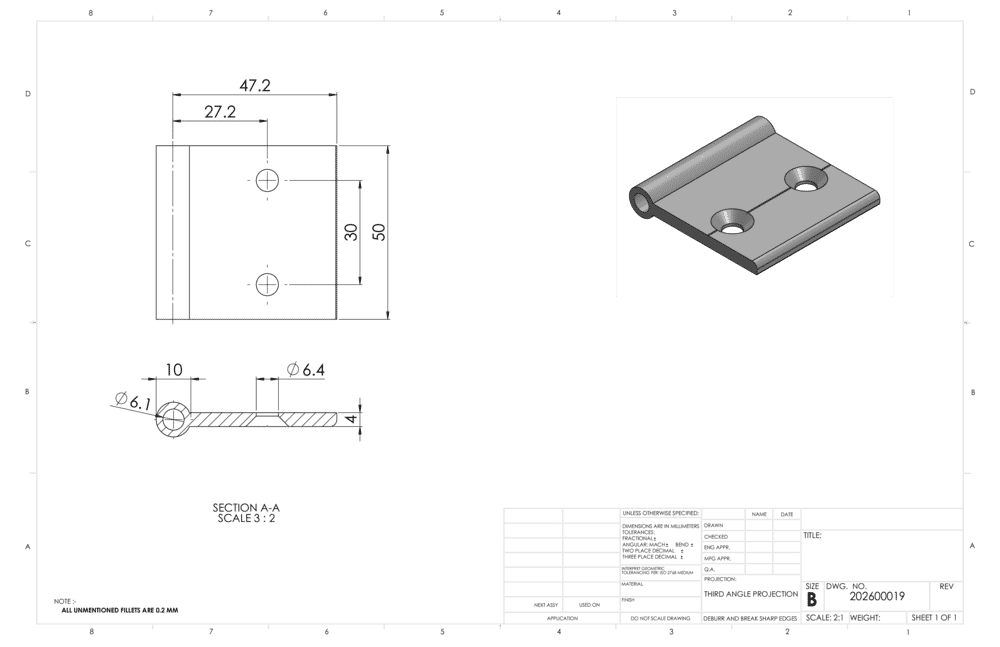

CAD-Datei
