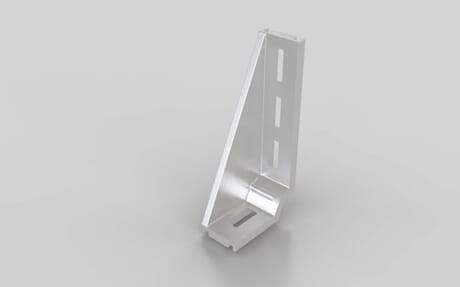

Fundamentwinkel, 117 × 57 × 28 mm, Stahl, verzinkt und transparent chromatiert
Artikelnummer 482523587
Zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abeckkappe zum Schutz vor Verschmutzung. Einfache Montage ohne Profilbearbeitung.
ESD kompatibel
ja
Eigenschaft
blank
Farbe
silberfabig
Geeignet für Nut
8
Inklusive Abdeckkappe
nein
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
keine
Serie
B
Zolltarifnummer
76169910
F max
2400 N
M max
35 Nm
M max 2
70 Nm
Materialstärke
6 mm
Maß x
57 mm
Maß y
117 mm
Maß z
28 mm
Winkel
90 °
Empfohlene Befestigung
2 x Hammerschraube M6x16
2 x Bundmutter M6
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Für Nut 10 muss das Zwischenstück 8/10 mit Artikel nr. 402523537 eingesetzt werden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502

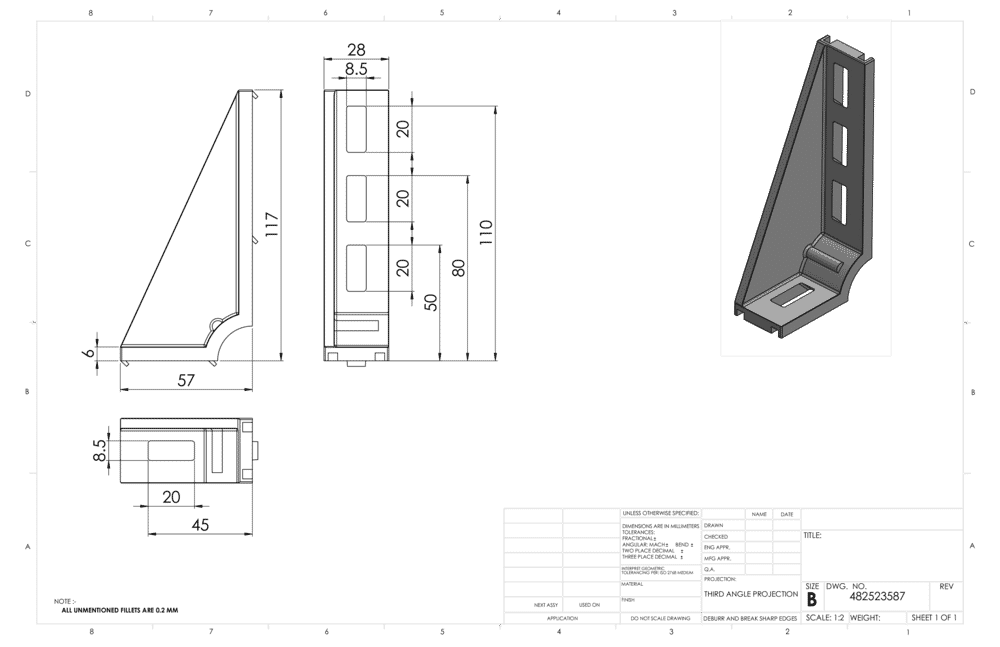

CAD-Datei
