ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Bohrungen D14,2T26,7+9: Durchgangsbohrung 7mm, Sacklochbohrung: 14,2mm, Tiefe: 26,7mm, Profilkante mitte Bohrung: 12mm+20mm cosγ/sinγ
Stirnseitige Bohrung: 9mm, Winkel: 90°, Profilkante mitte Bohrung: 20mm+12mm cosγ/sinγ
Serie
I
Zolltarifnummer
73269098
Winkel bis
90 °
Winkel von
30 °
Hinweis 1

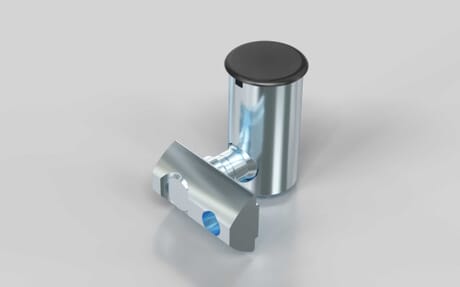

Profilverbinder für beliebigen Winkel von 30° bis 90°.
Die Montage des Verbinders erfolgt an der Seitenfläche des Profils.
Die Profilnut bleibt frei zur Aufnahme von Flächenelementen
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503

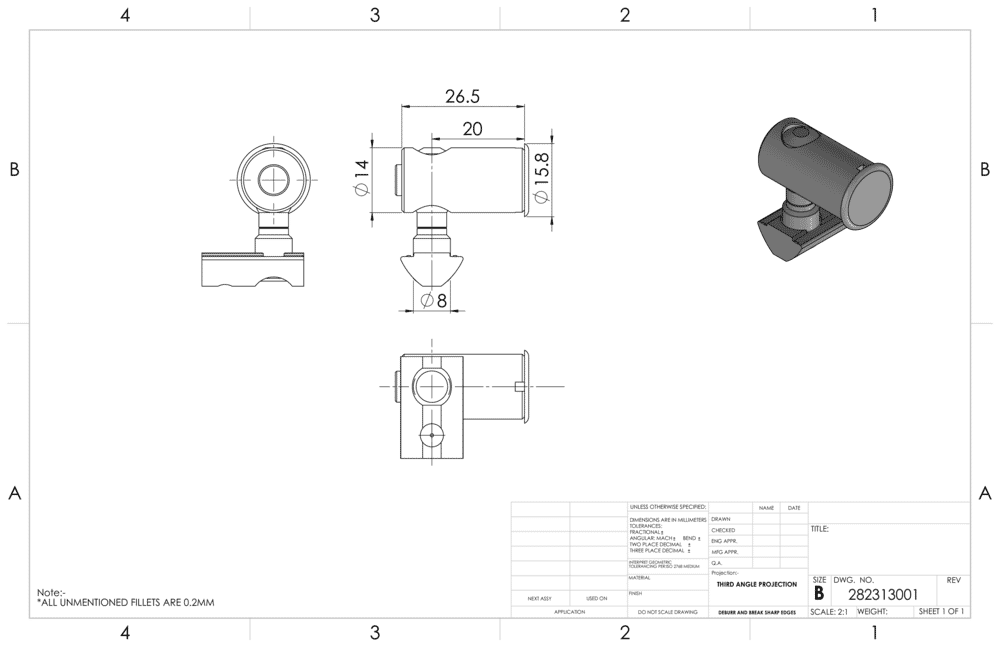

CAD-Datei
