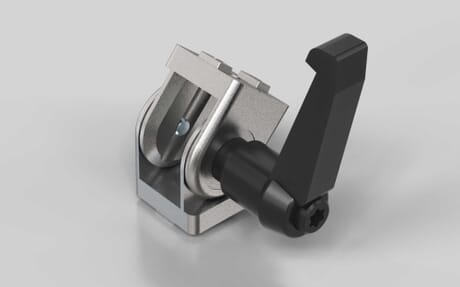

Gelenk, 20x20 mm, inklusive Klemmhebel, Nut 5/6
Artikelnummer 204500602
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Klemmhebel
fiberglasverstärkt
Farbe
silberfabig
Farbe Klemmhebel
schwarz
Geeignet für Nut
5
Geeignet für Nut 2
6
Inklusive Befestigung
nein
Klemmhebel
ja
Liefereinheit
1
Material
Aluminiumdruckguss
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
Abhängig von Befestigungsmaterial
Serie
I
Set
Gelenk 20
Klemmhebel
Zolltarifnummer
76169910
Bohrung / Senkung
6,2 mm
F max
500 N
F max 2
200 N
Haltemoment
5 Nm
Höhe Gelenk 1
15 mm
Höhe Gelenk 2
15 mm
Maß x
20 mm
Maß y
20 mm
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403

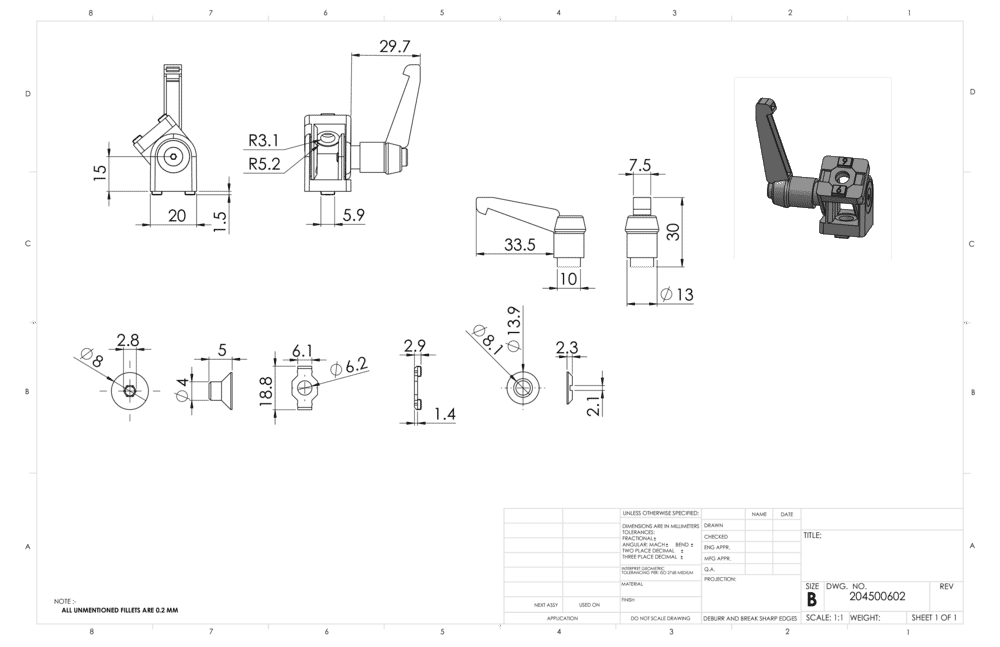

CAD-Datei
