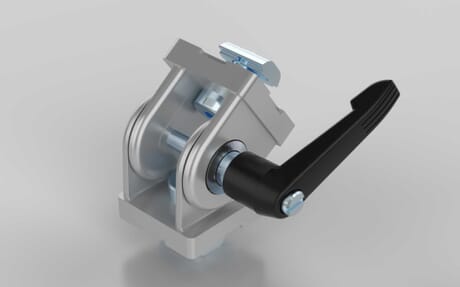

Gelenk, 30x30 mm, inklusive Klemmhebel, Nut 8
Artikelnummer 484500600
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Klemmhebel
fiberglasverstärkt
Farbe
silberfabig
Farbe Klemmhebel
schwarz
Geeignet für Nut
8
Inklusive Befestigung
ja
Klemmhebel
ja
Liefereinheit
1
Material
Zinkdruckguss
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
Gewindebohrung M8, Gewindetiefe: 40mm
Serie
B
Set
Gelenk 30
Klemmhebel
2× Zylinderschraube DIN7984 M8 × 16
1 Nutenstein Nut M8
Zolltarifnummer
79070000
Bohrung / Senkung
8,3 mm
F max
6000 N
F max 2
500 N
Haltemoment
5 Nm
Höhe Gelenk 1
22,5 mm
Höhe Gelenk 2
22,5 mm
Maß x
30 mm
Maß y
30 mm
Empfohlene Befestigung
2× Zylinderschraube DIN7984 M8 × 16,1
1 Nutenstein Nut 8
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403

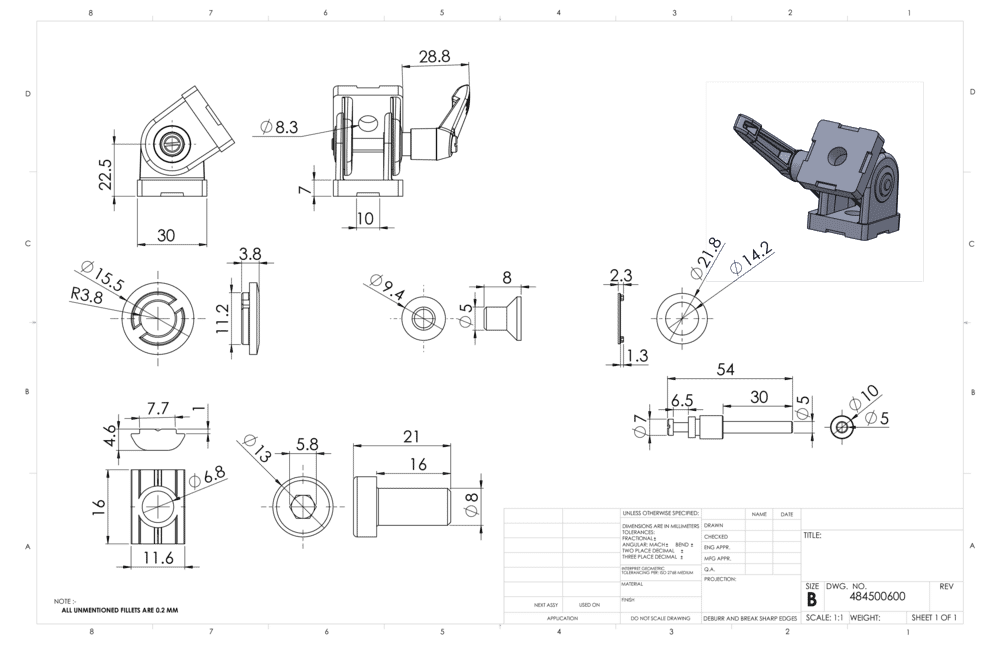

CAD-Datei
