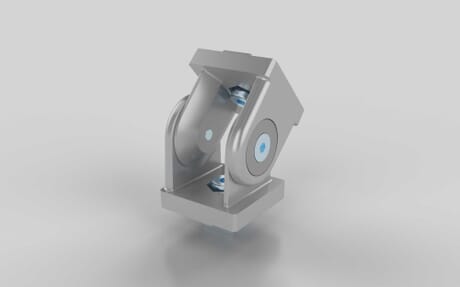

Gelenk, 40 x 40 mm, Nut 10
Artikelnummer 140000074 / Alte Materialnummer: 404532235
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos eingestellt beziehnungsweise das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfarbig
Geeignet für Nut
10
Gewicht
309.6 g
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Gelenk 40
Gelenk 40
2 Zylinderschrauben Nut 8 M8
1 Hammermutter Nut 10 M8
Material
Zinkdruckguss
Nötige Bearbeitung
Gewindebohrung M8, Gewindetiefe: 40mm
Serie
B-Typ
Zolltarifnummer
79070000
Bohrung / Senkung
8,5 mm
F max
10000 N
F max 2
800 N
Haltemoment
5 Nm
Höhe Gelenk 1
30 mm
Höhe Gelenk 2
30 mm
Maß x
40 mm
Maß y
40 mm
Empfohlene Befestigung
2 Zylinderschrauben M8, 1 Hammermutter M8 Nut 10
Hinweis 1
Zur Montage des Gelenkes für das Profil 40 ist der Gewindeeinsatz 414500610 separat zu bestellen.
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm.
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
Nötige Bearbeitung Abkürzung
M8
