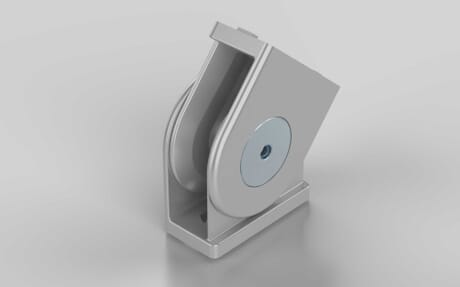

Gelenk, 40x80 mm, Nut 8
Artikelnummer 204500605
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfabig
Geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Material
Zinkdruckguss
Nötige Bearbeitung
Abhängig von Befestigungsmaterial
Serie
I
Zolltarifnummer
79070000
Bohrung / Senkung
8,4 mm
Bohrung 2 / Senkung 2
8,4 mm
F max
15000 N
F max 2
800 N
Haltemoment
5 Nm
Höhe Gelenk 1
50 mm
Höhe Gelenk 2
50 mm
Maß x
80 mm
Maß y
40 mm
Schlüsselweite
14 SW
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
CAD-Datei
