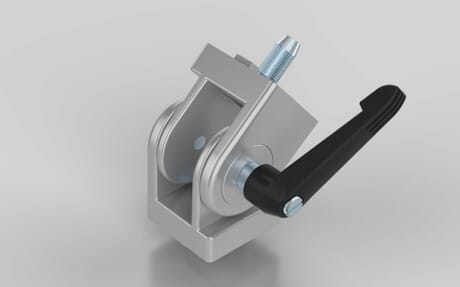

Gelenk, 45x45 mm, inklusive Klemmhebel, Nut 10
Artikelnummer 414500611
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Klemmhebel
fiberglasverstärkt
Farbe
silberfabig
Farbe Klemmhebel
schwarz
Geeignet für Nut
10
Inklusive Befestigung
ja
Klemmhebel
ja
Liefereinheit
1
Material
Aluminiumdruckguss
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
keine
Serie
B
Set
Gelenk 45
Klemmhebel
2× Schraube DIN7380 M8×16
2x Hammermutter M8 Nut 10
2× selbstformende Schraube S12×30
Zolltarifnummer
76169910
Bohrung / Senkung
12,5 mm
F max
10000 N
F max 2
800 N
Haltemoment
5 Nm
Höhe Gelenk 1
38 mm
Höhe Gelenk 2
38 mm
Maß x
45 mm
Maß y
45 mm
Empfohlene Befestigung
2× Schraube DIN7380 M8×16
2x Hammermutter M8 Nut 10
2× selbstformende Schraube S12×30
Hinweis 2
Max. Haltemoment mit angezogenem Klemmhebel = 5 Nm
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
CAD-Datei
