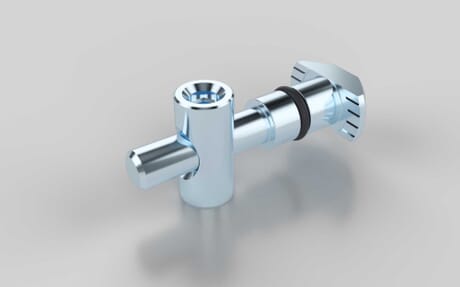

Schnellspannverbinder 0° Spannhülse 9,8 mm, Nut 10, inklusive Befestigung Nut 10/10
Artikelnummer 140000604 / Alte Materialnummer: 412541410
Die Bohrung für die Spannhülse berührt die Nutflanken nicht. Damit ist optisch eine attraktive Verbindung realisierbar; Nut kann mit Abdeckprofil vollständig verschlossen werden.
Befestigung Nut 1
10
Befestigung Nut 2
10
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
10
Gewicht
29.2 g
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Geschlossene Nut: Sacklochbohrung DB9,8: Durchmesser: 9,8mm, Profil 40: Tiefe: 31mm, Profilkante mitte Bohrung: 22,5mm, Profil 45: Tiefe: 34mm, Profilkante mitte Bohrung: 22,5mm, Profil 50: Tiefe: 36mm, Profilkante mitte Bohrung: 22,5mm
Profil 60: Tiefe: 41mm, Profilkante mitte Bohrung: 22,5mm; Offene Nut: Durchgangsbohrung D9,8: Durchmesser: 9,8mm, Profilkante mitte Bohrung: 22,5mm
Serie
B-Typ
Zolltarifnummer
73269098
Anzugsmoment
25 Nm
F max
400 N
Möglicher Winkel
90 °
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
Nötige Bearbeitung Abkürzung
D9,8/D9,8V
