ESD kompatibel
ja
Eigenschaft
verzinkt
Eigenschaft Zuganker
blank
Farbe
silberfarbig
Geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Material Zuganker
Stahl nichtrostend
Nötige Bearbeitung
Sacklochbohrung DB11: Durchmesser: 11mm, Tiefe: 22mm, Profilkante mitte Bohrung: 18mm
oder Durchgangsbohrung D11: Durchmesser: 11mm, Abstand Profilkante 18mm
Serie
B
Set
Zuganker
Buchse
Zolltarifnummer
73269098
Anzugsmoment
15 Nm
F max
500 N
F max 2
300 N
M max
20 Nm
Winkel bis
180 °
Winkel von
90 °
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503

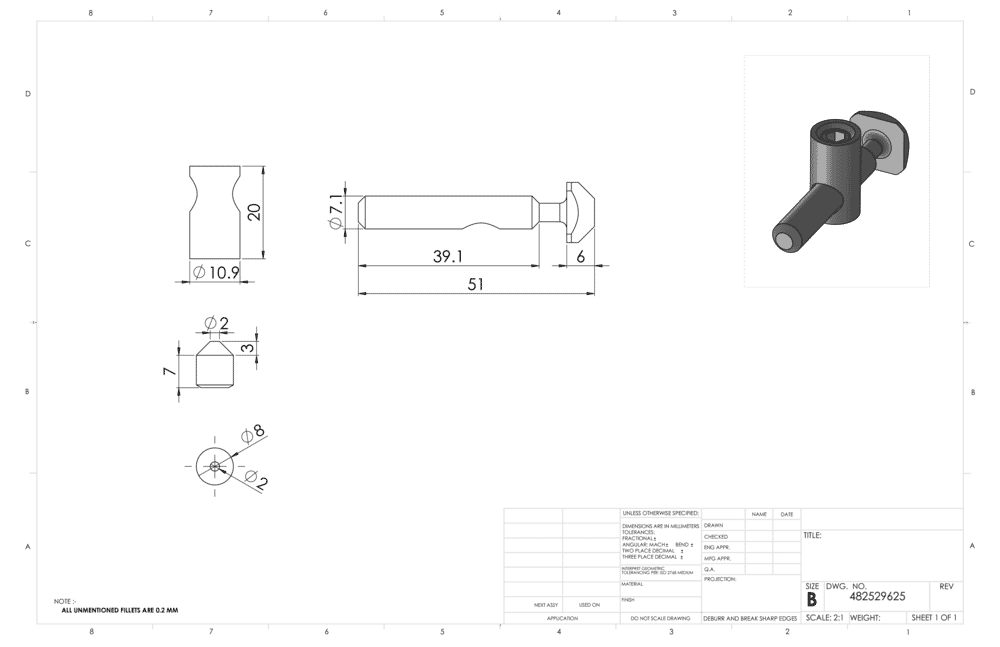

CAD-Datei
