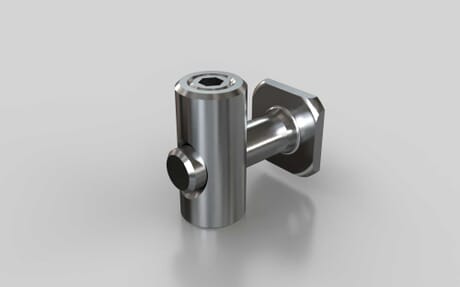

Schnellspannverbinder mit Hammer 0° oder 90 °, Nut 6
Artikelnummer 462537013
Zur rechtwinkligen stabilen Verbindung von zwei Aluminium-Profilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
blank
Farbe
silberfarbig
Geeignet für Nut
6
Inklusive Befestigung
ja
Liefereinheit
1
Material
Edelstahl
Nötige Bearbeitung
Sacklochbohrung DB8: Durchmesser: 8mm, Tiefe: 18,5mm, Profilkante mitte Bohrung: 10mm
oder Durchgangsbohrung D8: Durchmesser: 8mm, Profilkante mitte Bohrung: 10mm
Serie
B
Set
Schnellspannverbinder
Hammer 0° oder 90 °
Zolltarifnummer
83024200
Anzugsmoment
7 Nm
F max
200 N
Mögliche Winkel
0 °
Mögliche Winkel 2
90 °
Hinweis 1
Abdeckkappen nicht ESD-fähig
Hinweis 2
Die Blindstopfen sind zum Verschließen der Bohrung bei geschlossenen Nuten anzuwenden
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
