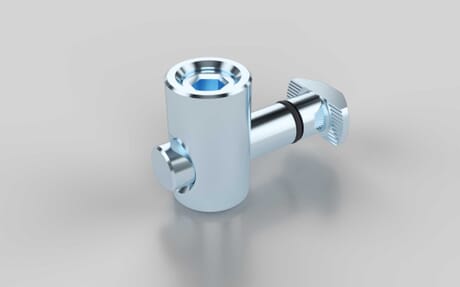

Schnellspannverbinder mit Hammer 90 °, Nut 10
Artikelnummer 412535466
Zur rechtwinkligen stabilen Verbindung von zwei Aluminium-Profilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
10
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Sacklochbohrung DB17: Durchmesser: 17mm,
Profil 40: Tiefe: 31mm, Profilkante mitte Bohrung: 22,5mm
Profil 45: Tiefe: 34mm, Profilkante mitte Bohrung: 22,5mm
Profil 50: Tiefe: 36mm, Profilkante mitte Bohrung: 22,5mm
Profil 60: Tiefe: 41mm, Profilkante mitte Bohrung: 22,5mm
oder Durchgangsbohrung D17: Durchmesser: 17mm, Profilkante mitte Bohrung: 17mm
Serie
B
Set
Schnellspannverbinder
Hammer 90 °
Blindstopfen
Zolltarifnummer
83024200
Anzugsmoment
70 Nm
F max
2000 N
Mögliche Winkel
90 °
Hinweis 1
Abdeckkappen nicht ESD-fähig
Hinweis 2
Die Blindstopfen sind zum Verschließen der Bohrung bei
geschlossenen Nuten anzuwenden
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
CAD-Datei
