ESD kompatibel
ja
Eigenschaft
blank
Farbe
silberfarbig
Geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Edelstahl
Nötige Bearbeitung
Bearbeitung für Schraubenverbinder Nut 8
Bearbeitung Profil 1: Durchgangsbohrung: 7mm, Profilkante mitte Bohrung: 20mm (wenn bündig mit Abdeckkappe: 16mm)
Bearbeitung Profil 2: Gewindebohrung M8, Gewindetiefe: 18mm
Serie
I

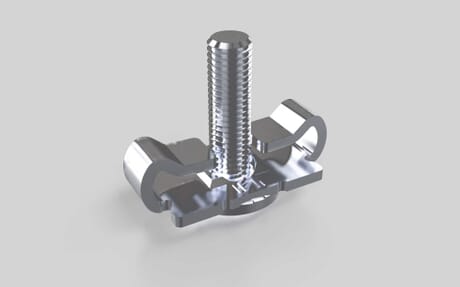

Set
Schrauberverbinder
Schraube ISO7380 M8 × 20
Zolltarifnummer
73182900
Anzugsmoment
60 Nm
F max
1100 N

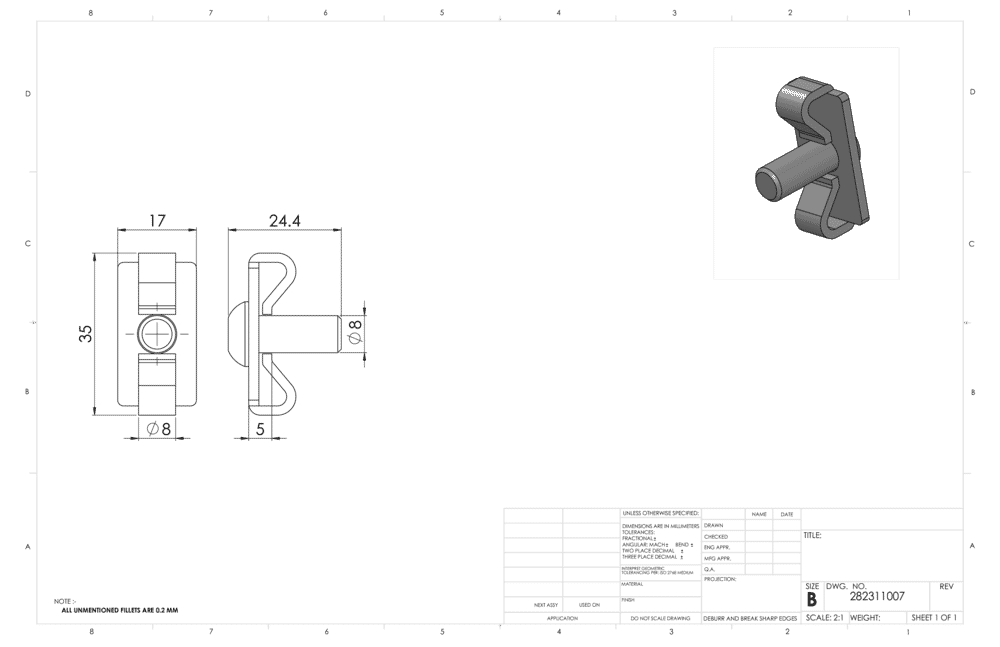

Maß x
17 mm
Maß y
35 mm
Maß z
10 mm
Empfohlene Befestigung
Schraube ähnlich ISO 7380 M8 × 20
Hinweis 1
Die Blindstopfen sind zum Verschließen der Bohrung bei
geschlossenen Nuten anzuwenden.
Hinweis 2
Alternativ zur stirnseitigen Gewindebohrung kann die Schraube S7 × 20 selbstfurchend ähnlich ISO7380 verwendet werden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503
CAD-Datei
