ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
5
Inklusive Befestigung
nein
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Bearbeitung für Schraubenverbinder Nut 5
Bearbeitung Profil 1: Durchgangsbohrung 4,3mm, Profilkante mitte Bohrung: 10mm (wenn bündig mit Abdeckkappe: 7,5mm)
Bearbeitung Profil 2: Gewindebohrung M5, Gewindetiefe: 12mm
Serie
I
Zolltarifnummer
73182900
Anzugsmoment
7 Nm
F max
450 N
Maß x
10 mm
Maß y
19 mm
Maß z
7,3 mm
Empfohlene Befestigung
Schraube ähnlich ISO 7380 M5 × 12
Hinweis 1
Die Blindstopfen sind zum Verschließen der Bohrung bei
geschlossenen Nuten anzuwenden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503

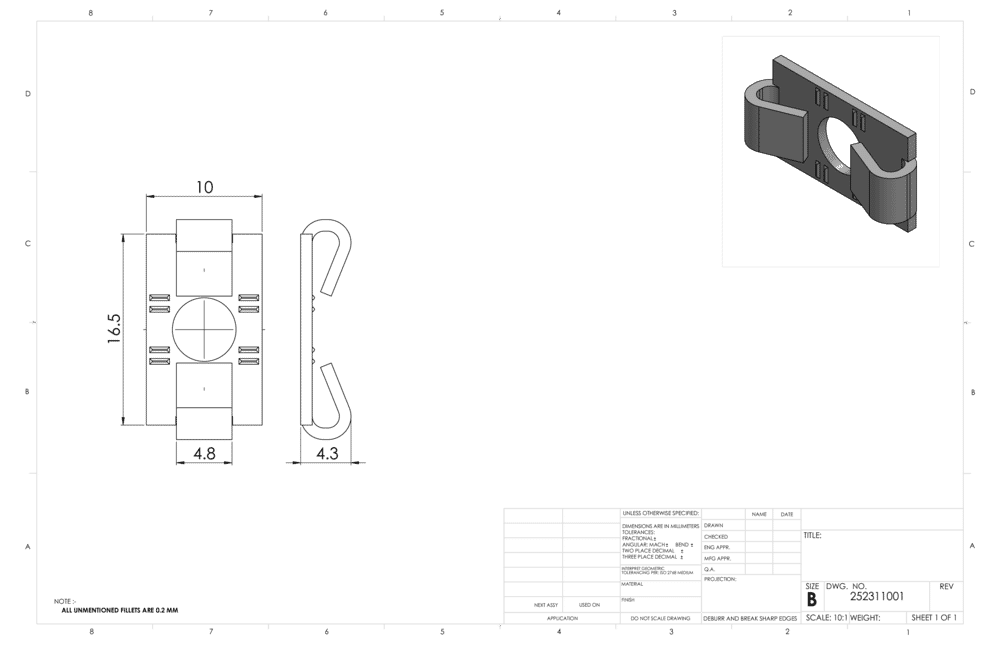

CAD-Datei
