ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Bearbeitung für Schraubenverbinder Nut 8
Bearbeitung Profil 1: Durchgangsbohrung: 7mm, Profilkante mitte Bohrung: 20mm (wenn bündig mit Abdeckkappe: 16mm)
Bearbeitung Profil 2: nicht nötig (selbstformende Schraube)
Serie
I
Set
Schraubverbinder
Schraube ähnlich ISO7380 S7 × 20
Zolltarifnummer
73181499
Anzugsmoment
60 Nm
F max
1100 N
Maß x
17 mm
Maß y
35 mm
Maß z
10 mm
Empfohlene Befestigung
282311901
Hinweis 1
Die Blindstopfen sind zum Verschließen der Bohrung bei
geschlossenen Nuten anzuwenden.
Hinweis 2
Alternativ zur stirnseitigen Gewindebohrung kann die Schraube S7 × 20 selbstfurchend ähnlich ISO7380 verwendet werden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503

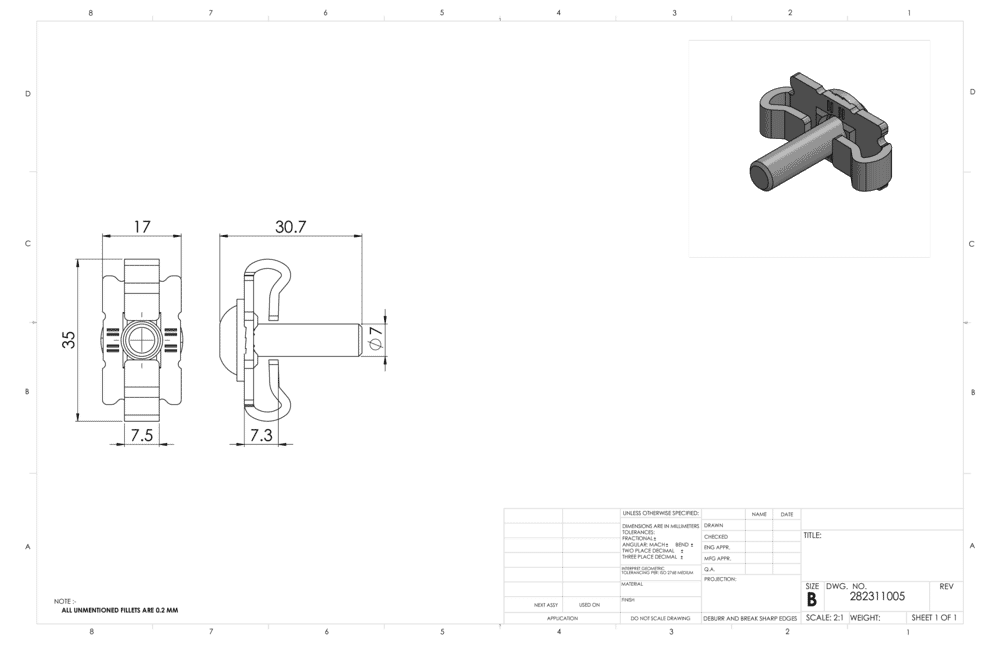

CAD-Datei
