ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
silberfabig
Geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminiumdruckguss
Nötige Bearbeitung
Abhängig von Befestigungsmaterial
Serie
I
Zolltarifnummer
76169910
Höhe Gelenk 1
101,5 mm
Höhe Gelenk 2
20 mm
Lochabstand
40 mm
M max
200 Nm
Maß x
80 mm
Maß y
40 mm
Empfohlene Befestigung
4× M8 × 16
4× Nutenstein M8 N10
2× M8 × 30
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403

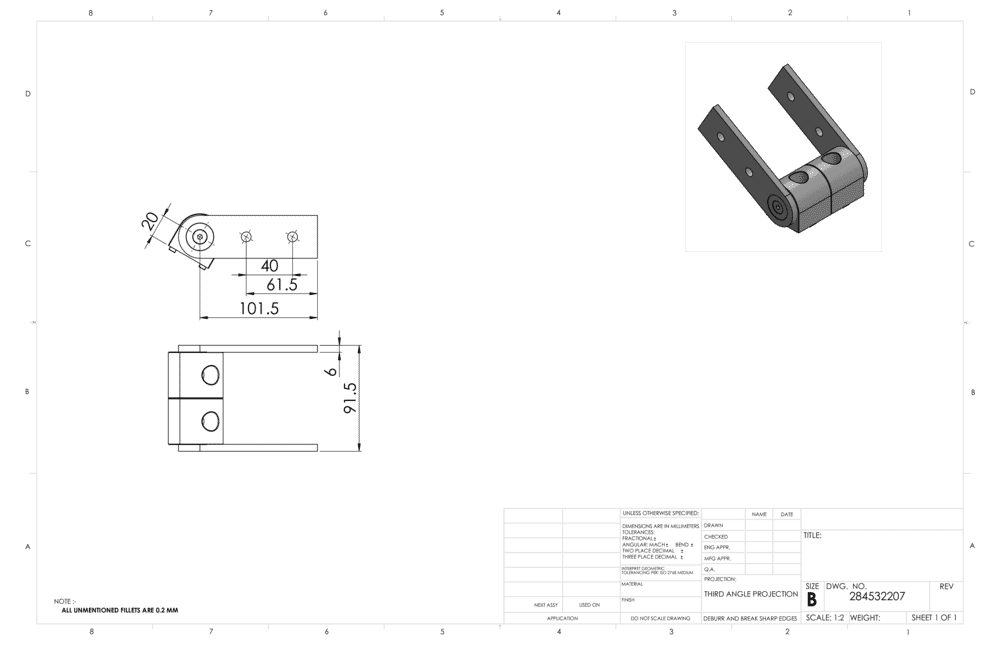

CAD-Datei
