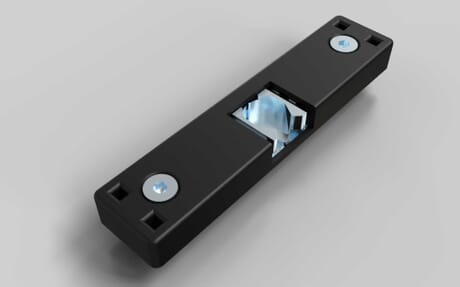

Türschnäpper, Nut 6/8
Artikelnummer 405530100
Ein flach bauender Türschnäpper für Schwenktüren zur Verwendung im Türspalt. Durch die geringe Bauhöhe kann ein Türspalt von 12 mm erreicht werden. Der Türschnäpper rasted auf dem Kopf einer Zylinderschraube DIN912 M6 ein, die in der gegenüberliegenden Nut mit einem Nutenstein gegen den Nutgrund verschraubt wird
ESD kompatibel
nein
Farbe Schnäpper
silberfabig
Geeignet für Nut
6
Geeignet für Nut 2
8
Inklusive Befestigung
nein
Liefereinheit
1
Materaial Gehäuse
Kunststoff PA
Material Schnäpper
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
B / I
Set
Türschnäpper
Abdeckplatte
Zylinderschraube DIN912 M6 (Gegenstück)
Zolltarifnummer
83024110
Bohrung / Senkung
4,2 mm
Farbe Gehäuse
schwarz
Lochabstand 2
70 mm
Maß x
20 mm
Maß y
93 mm
Maß z
9,5 mm
Empfohlene Befestigung
Zylinderschraube ist abhängig von der Profil-Baureihe.
Die Nutensteine mit Gewinde M4 zur Befestigung des Türschnäppers
Hinweis 1
Gegenstück Zylinderschraube DIN912 M6
ECLASS 11.0
23240190
ECLASS 4.0
22041422
ECLASS 4.1
22041422
ECLASS 5.0
23210192
ECLASS 5.1
23210192
ECLASS 6.0.1
23210192
ECLASS 7.1
23240190
ECLASS 8.0
23240190
UNSPSC 7.0
31163101
UNSPSC 9.0
31163101

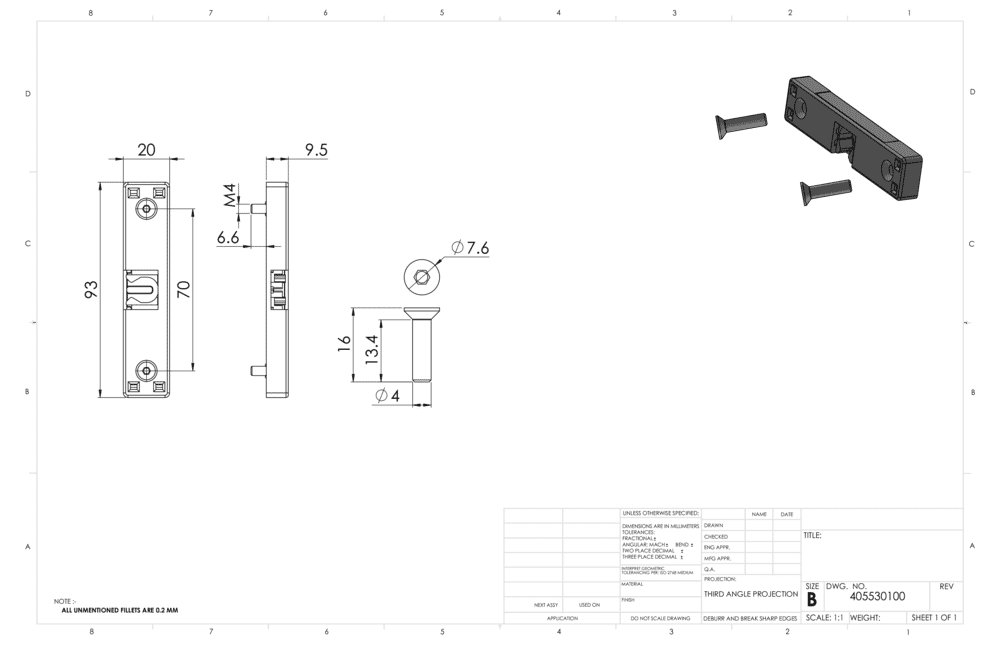

CAD-Datei
