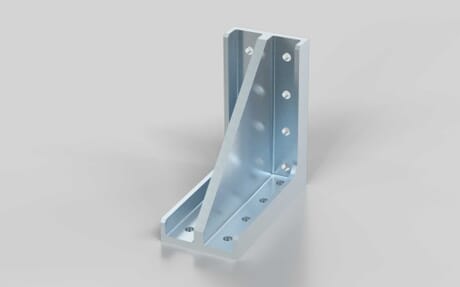

Winkel 160 × 160, Nut 8
Artikelnummer 282300116
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Befestigungssatz
verzinkt
Farbe
weißaluminium RAL9006
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
8
Inklusive Befestigung
nein
Liefereinheit
1
Material
Globularer Grauguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I
Set
Winkel 160 x 160
4× Nutenstein einschwenkbar 4 × M8
4× Halbrundschraube M8 × 20
4× Scheibe DIN125 M8
Zolltarifnummer
76169910
F max
16000 N
M max
2000 Nm
M max 2
2800 Nm
Maß x
160 mm
Maß y
160 mm
Maß z
80 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein einschwenkbar 4 × M8
4 × Halbrundschraube M8 × 20
4 × Scheibe DIN125 M8
Empfohlene Befestigung Artikelnummer
282500500
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000
CAD-Datei
