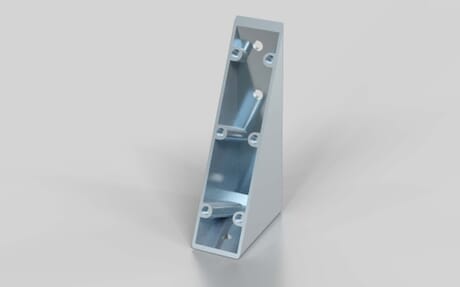

Winkel 160 × 80, Nut 8
Artikelnummer 282300107
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Befestigungssatz
verzinkt
Farbe
weißaluminium RAL9006
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
8
Inklusive Abdeckkappe
nein
Inklusive Befestigung
nein
Liefereinheit
1
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I
Maß x
80 mm
Maß y
160 mm
Maß z
40 mm
Winkel
90 °
Empfohlene Befestigung
Befestigung besteht aus:
4 × Nutenstein Nut 8 M8
4 × Schraube DIN 7380 M8 × 16
4 × Scheibe 13,5 × 9 × 1
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
79070000

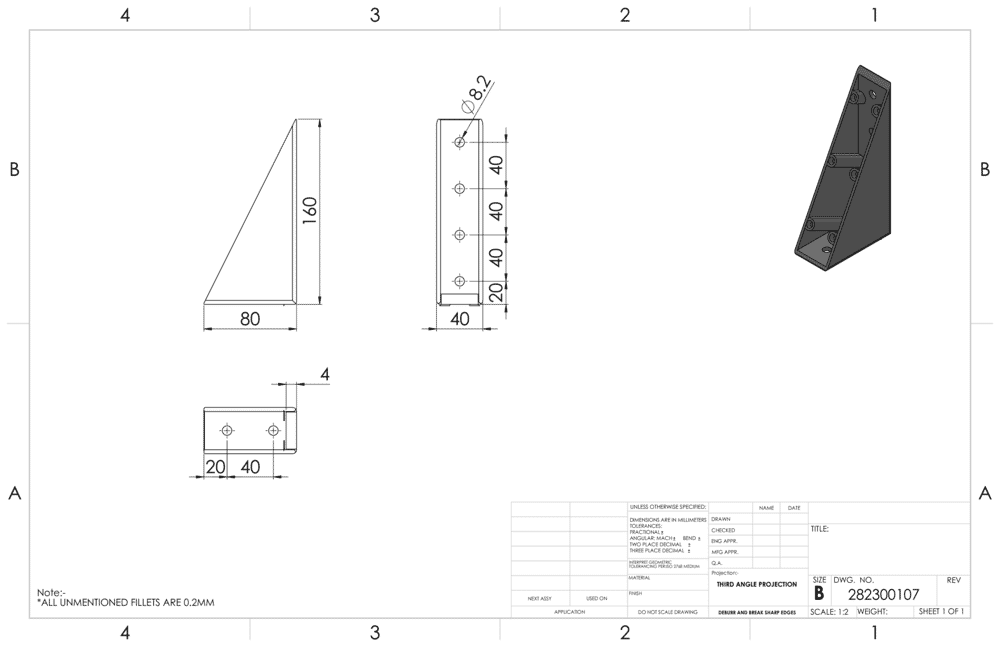

CAD-Datei
