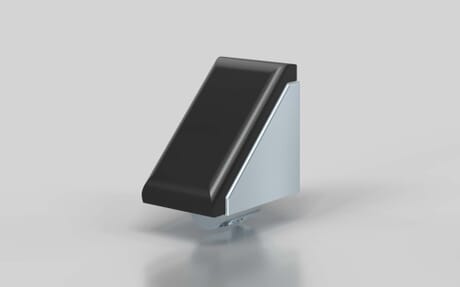

Winkel 20 × 20 silber pulverbeschichtet, Nut 5
Artikelnummer 252300200
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg
ESD kompatibel
nein
Eigenschaft
blank
Eigenschaft Befestigungssatz
verzinkt
Farbe
silberfabig
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
5
Inklusive Abdeckkappe
nein
Inklusive Befestigung
ja
Liefereinheit
1
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I
Set
Winkel 20 x 20 silber pulverbeschichtet
2× Nutenstein Nut 5 M5 mit Steg
2× Schraube DIN 6912 M5 × 8
Abdeckkappe 20 x 20
Zolltarifnummer
79070000
F max
500 N
M max
5 Nm
M max 2
215 Nm
Materialstärke
3 mm
Maß x
20 mm
Maß y
20 mm
Maß z
17 mm
Winkel
90 °
Empfohlene Befestigung
2 × Nutenstein Nut 5 M5 mit Steg
2 × Schraube DIN 6912 M5 × 8
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
73269098

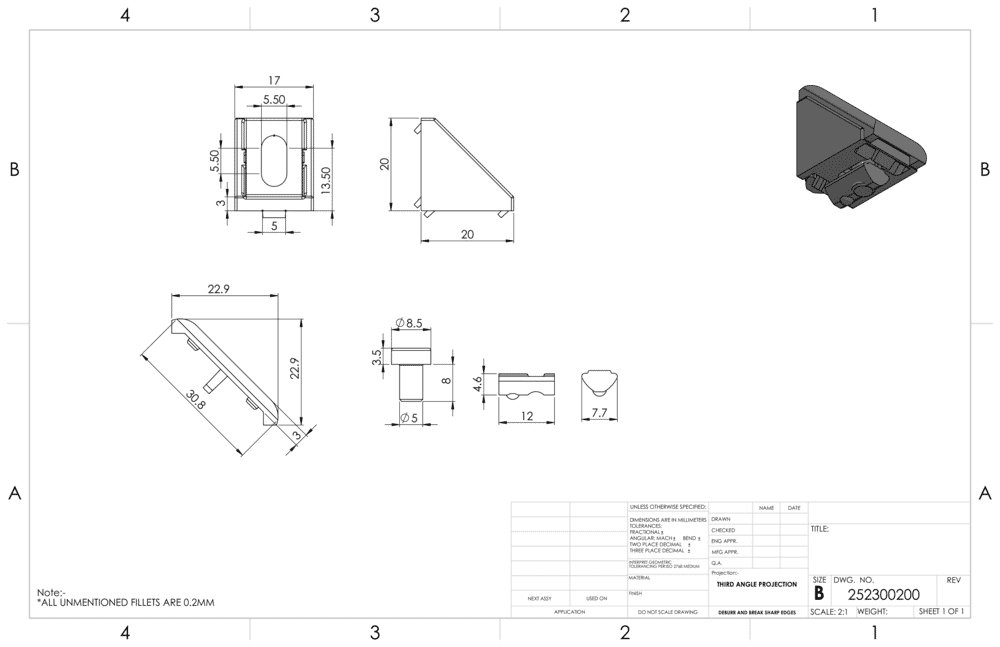

CAD-Datei
