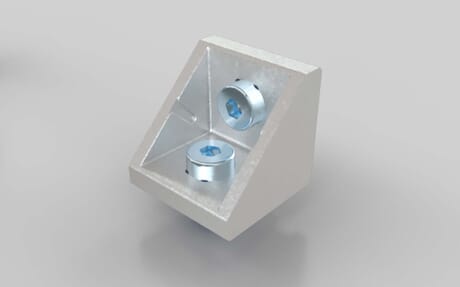

Winkel 30 × 30 silber pulverbeschichtet, Nut 8/10, inklusive Befestigung Nut 8/8
Artikelnummer 482538709
Zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abeckkappe zum Schutz vor Verschmutzung. Einfache Montage ohne Profilbearbeitung.
Befestigung Nut 1
8
Befestigung Nut 2
8
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Eigenschaft Befestigungssatz
verzinkt
Farbe
silberfabig
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
8
Geeignet für Nut 2
10
Inklusive Abdeckkappe
nein
Inklusive Befestigung
ja
Liefereinheit
1
Material
Aluminiumdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
B
Set
Winkel 30 x 30
2× Zylinderschraube DIN7984 M6 × 14
2× Hammermutter Nut 8 M6
Zolltarifnummer
79070000
F max
800 N
M max
10 Nm
M max 2
30 Nm
Materialstärke
6 mm
Maß x
27 mm
Maß y
27 mm
Maß z
28 mm
Winkel
90 °
Empfohlene Befestigung
1 × Zylinderschraube DIN 7984 M6 × 14
1 × Hammermutter Nut 8 M6
1 × Zylinderschraube DIN7984 M6 × 18
1 × Hammermutter Nut 10 M6
2 × Nutfixierung
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
31162502

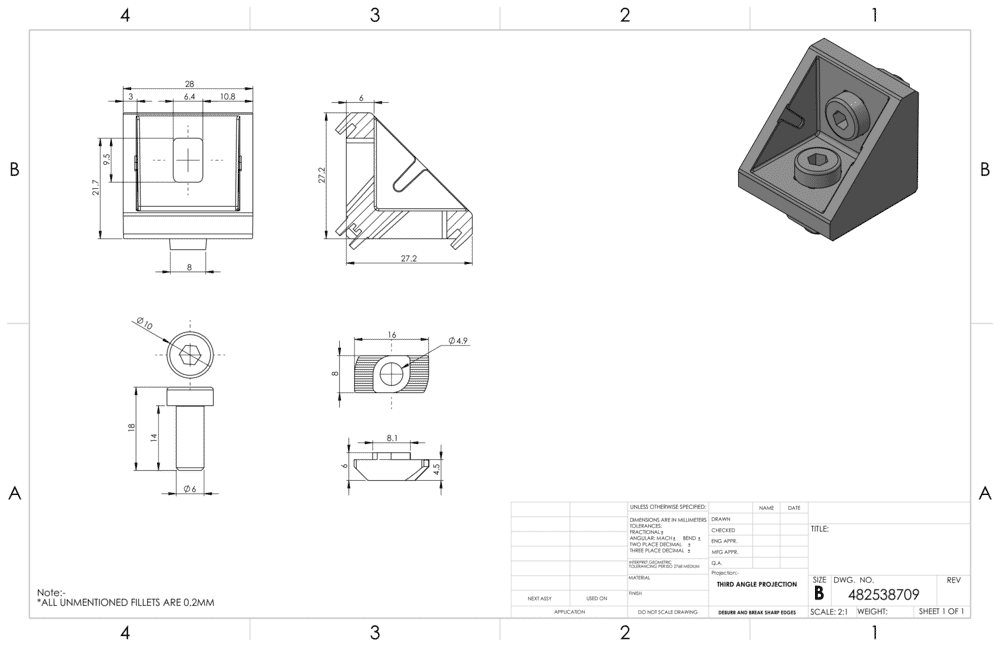

CAD-Datei
