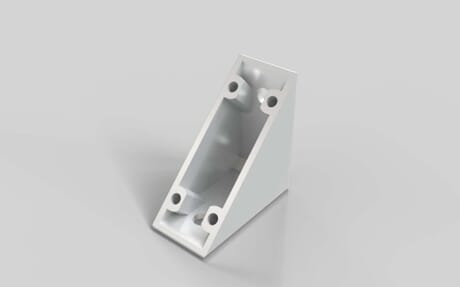

Winkel 40 × 40 silber lackiert RAL 9006 weißaluminium, Nut 5
Artikelnummer 120000435 / Alte Materialnummer: 252300106
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg.
ESD kompatibel
nein
Eigenschaft
lackiert
Farbe
weißaluminium
Geeignet für Nut
5
Gewicht
39 g
Inklusive Abdeckkappe
nein
Inklusive Befestigung
nein
Liefereinheit
1
Material
Zinkdruckguss
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
79070000
F max
500 Nm
M max
5 Nm
M max 2
215 Nm
Materialstärke
2 mm
Maß x
40 mm
Maß y
40 mm
Maß z
20 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein Nut 5 M5 mit Steg, 4 × Schraube DIN 6912 M5 × 8
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
76169910
