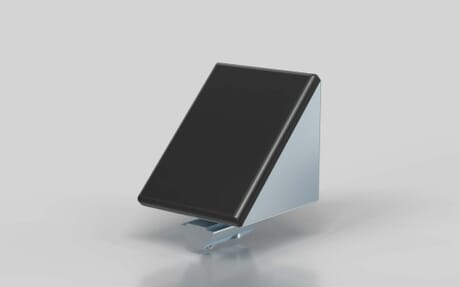

Winkel 40 × 40 silber pulverbeschichtet, Nut 8
Artikelnummer 282300202
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Eigenschaft Befestigungssatz
verzinkt
Farbe
silberfabig
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
8
Inklusive Abdeckkappe
ja
Inklusive Befestigung
ja
Liefereinheit
1
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I
Set
Winkel 40 × 40 silber pulverbeschichtet
2× Nutenstein Nut 8 M8 mit Steg
2× Schraube DIN 7380 M8 × 18
Abdeckkappe schwarz für Winkel 40 x 40
Zolltarifnummer
79070000
F max
1500 N
M max
40 Nm
M max 2
120 Nm
Maß x
39 mm
Maß y
39 mm
Maß z
40 mm
Winkel
90 °
Empfohlene Befestigung
2 × Nutenstein Nut 8 M8 mit Steg
2 × Schraube DIN 7380 M8 × 18
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
76169910
CAD-Datei
