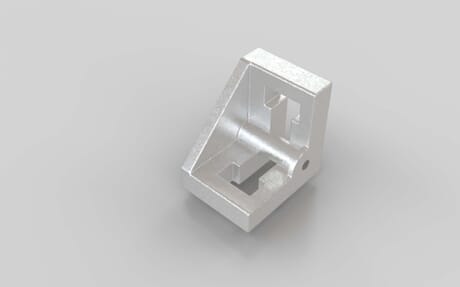

Winkel S 40/45, Nut 10
Artikelnummer 412536491
Winkel mit Gewinde zur nahezu spaltfreien Aufnahme von Flächenelementen Auch zum nachträglichen Einbau in geschlossene Rahmenkonstruktionen geeignet Unterschiedliche Anbaulagen des Flächenelements sind realisierbar: bündig mit Profilkante oder vor dem Profil liegend (durch das Ausbrechen der Zentriernase)
ESD kompatibel
ja
Eigenschaft
blank
Eigenschaft Befestigungssatz
verzinkt
Farbe
silberfabig
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
10
Inklusive Befestigung
nein
Liefereinheit
1
Material
Aluminumdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
B
Zolltarifnummer
76169910
F max
1250 N
M max
35 Nm
Materialstärke
9,5 mm
Maß x
32 mm
Maß y
41 mm
Maß z
32 mm
Winkel
90 °
Empfohlene Befestigung
Schraube zur Befestigung des Flächenelments
Hinweis 1
Bei den ESD-fähigen Winkeln ist eine Hammermutter nötig, um eine leitfähige Verbindung herzustellen.
Hinweis 2
Unterschiedliche Anbaulagen des Flächenelements sind
realisierbar: bündig mit Profilkante oder vor dem Profil
liegend (durch das Ausbrechen der Zentriernase)
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
73269098
