Winkelfeststellung 80 × 40, Nut 8

Name: Winkelfeststellung 80 × 40, Nut 8
Availability: InStock

Artikelnummer 282652000

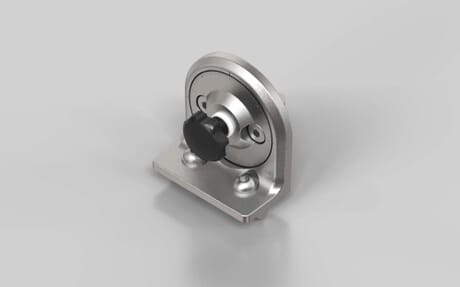

Die Winkelfeststellung 80 × 40 ist ein ideales Verbindungselement für verstellbare Vorrichtungen. So lassen sich ergonomische Arbeitsplätze einrichten und einfach anpassen. Durch die Verzahnung wird die formschlüssige Verbindung gesichert.

auf Anfrage

Mindestbestellmenge: 1

Eigenschaft

lackiert

Farbe

silberfabig

Geeignet für Nut

Inklusive Befestigung

Liefereinheit

Material

Aluminiumdruckguss

Nötige Bearbeitung

keine

Serie

Set

4 x Nutensteine M8 Nut 8 2 x Halbrundschrauben M8 x 18 2 x Zylinderschrauben M8 x 18 2 Unterlegscheiben

Zolltarifnummer

76169910

Maß x

80 mm

Maß y

80 mm

Maß z

42 mm

Empfohlene Befestigung

4 x Nutensteine M8 Nut 8 2 x Halbrundschrauben M8 x 18 2 x Zylinderschrauben M8 x 18 2 Unterlegscheiben

Hinweis 1

Einfaches Justieren der Winkelfeststellung: Beim Lösen der Rändelschraube wird die Druckscheibe durch Federkraft aus der Verzahnung gehoben, so dass die einfache Verstellung ohne Werkzeug möglich ist. Durch die Verzahnung entsteht eine formschlüssige Winkelfixierung mit hoher Belastbarkeit. Der Neigungswinkel kann in 2,5°-Schritten angepasst werden.

ECLASS 11.0

31101501

ECLASS 4.0

22041424

ECLASS 4.1

23250311

ECLASS 5.0

23250311

ECLASS 5.1

23250311

ECLASS 6.0.1

23360290
