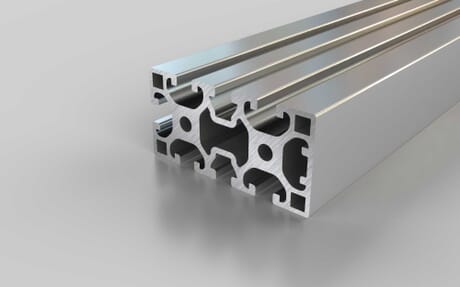

X Profil, 80x40 mm, 1N, Nut 8/Spezialnut X
8 St. x 6000mm
Artikelnummer 181804030
Aluminiumprofil für den Sondermaschinen- und Anlagenbau. Die X Profile haben einen minimalen Radius. Dadurch entstehen nahezu glatte Übergänge zwischen Profilen. Das Profil besitzt die eine Kombination aus Nut 8 und der spezial Nut X
Anordnung offene Nuten
B, C, D, E, F
Anzahl geschlossene Nuten
1
Anzahl offene Nuten
5
Bezeichnung der geschlossenen Nuten
1N
ESD kompatibel
ja
Eigenschaft
eloxiert
Farbe
silberfabig
Form
rechteckig
Liefereinheit
8
Material
Aluminium
Nut
8
Nut 2
Spezialnut X
Position Nut
A, B, D, E, F, H
Position Nut 2
C, G
Raster
40
Serie
I
Sonderprofil
X Profil
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
A
Gewicht / m
3,47 g/m
Kernbohrungen
2
Kernbohrungen Durchmesser
6,8 mm
Lochabstand
40 mm
Länge
6000 mm
Länge bei nicht zugeschnittener Ware
6060 mm
Maß x
80 mm
Maß y
40 mm
Profilfläche
12,85 cm²
Trägheitsmoment Ix
18,39 cm⁴
Trägheitsmoment Iy
75,1 cm⁴
Widerstandsmoment Wx
9,19 cm³
Widerstandsmoment Wy
18,54 cm³
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
CAD-Datei
