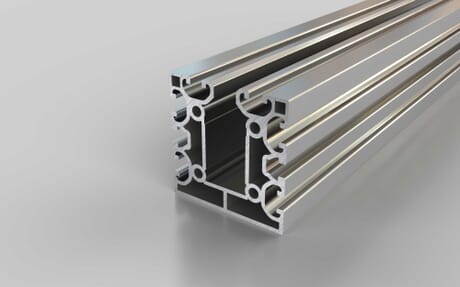

X Profil mit integriertem Kabelkanal 15mm, 80x80 mm, 2N, Nut 8
4 St. x 6000mm
Artikelnummer 280808000
Aluminiumprofil für den Sondermaschinen- und Anlagenbau. Die X Profile haben einen minimalen Radius. Dadurch entstehen nahezu glatte Übergänge zwischen Profilen. Das Profil ermöglicht eine integriete Kabelführung und kann mit einem Abdeckprofil verschlossen werden.
Anordnung offene Nuten
A, B, C, D, E, F,
Anzahl geschlossene Nuten
2
Anzahl offene Nuten
6
Bezeichnung der geschlossenen Nuten
2N
ESD kompatibel
ja
Eigenschaft
eloxiert
Farbe
silberfabig
Form
0
Liefereinheit
4
Material
Aluminium
Nut
8
Raster
40
Serie
I
Sonderprofil
X Profil mit integrierter Kabelkanal 15mm
Zolltarifnummer
76042100
Anordnung geschlossene Nuten
I, J
Gewicht / m
4,94 g/m
Kernbohrungen
4
Kernbohrungen Durchmesser
6,8 mm
Lochabstand
40 mm
Länge
6000 mm
Länge bei nicht zugeschnittener Ware
0 mm
Maß x
80 mm
Maß y
80 mm
Profilfläche
18,31 cm²
Trägheitsmoment Ix
129,64 cm⁴
Trägheitsmoment Iy
115,58 cm⁴
Widerstandsmoment Wx
32,41 cm³
Widerstandsmoment Wy
28,21 cm³
ECLASS 11.0
23360101
ECLASS 4.0
35020106
ECLASS 4.1
35020106
ECLASS 5.0
35020190
ECLASS 5.1
35020190
ECLASS 6.0.1
23360101
ECLASS 7.1
23360101
ECLASS 8.0
23360101
UNSPSC 7.0
30102306
UNSPSC 9.0
30102306
CAD-Datei
