ESD kompatibel
nein
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Sacklochbohrung: 12mm, Tiefe: 30mm, Profilkante mitte Bohrung: 15mm
Kernlochbohrung: 8mm, Tiefe: 27mm
Serie
I
Zolltarifnummer
73181900
Hinweis 1
Anwendbar für Aluminiumprofile Nut8, jedoch nicht für 40 × 40E.
Bei der Verarbeitung einer Radiendichtung muss die Dicke dessen, bei der Bohrung berücksichtigt werden.
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503

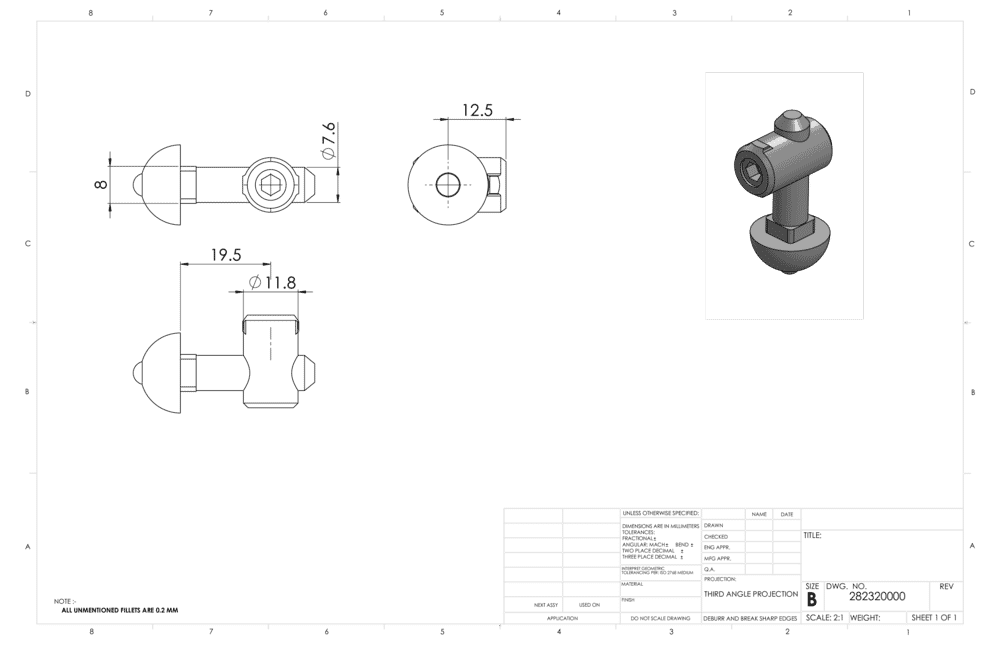

CAD-Datei
