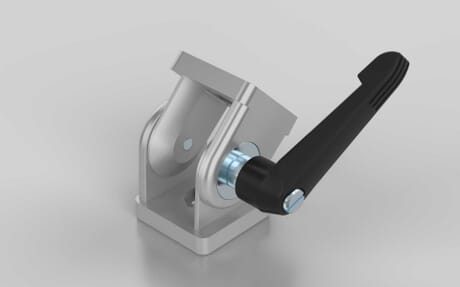

Gelenk, 40x40 mm, inklusive Klemmhebel, Nut 8
Artikelnummer 204500604
Gelenk mit einstellbarer Friktion. Zur beweglichen Verbindung von zwei Profilen oder Flächenelementen; mittels einer Schraube kann der Reibungswiderstand des Gelenks stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Klemmhebel
fiberglasverstärkt
Farbe
silberfabig
Farbe Klemmhebel
schwarz
Geeignet für Nut
8
Inklusive Befestigung
nein
Klemmhebel
ja
Liefereinheit
1
Material
Zinkdruckguss
Material Klemmhebel
Kunststoff PA
Nötige Bearbeitung
Abhängig von Befestigungsmaterial
Serie
I
Set
Gelenk 40
Klemmhebel
Zolltarifnummer
79070000
Bohrung / Senkung
8,5 mm
F max
10000 N
F max 2
10000 N
Haltemoment
5 Nm
Höhe Gelenk 1
30 mm
Höhe Gelenk 2
30 mm
Maß x
40 mm
Maß y
40 mm
Schlüsselweite
14 SW
ECLASS 11.0
23360301
ECLASS 4.0
23030704
ECLASS 4.1
23030704
ECLASS 5.0
23020104
ECLASS 5.1
23020104
ECLASS 6.0.1
23020104
ECLASS 7.1
23020104
ECLASS 8.0
23020104
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403

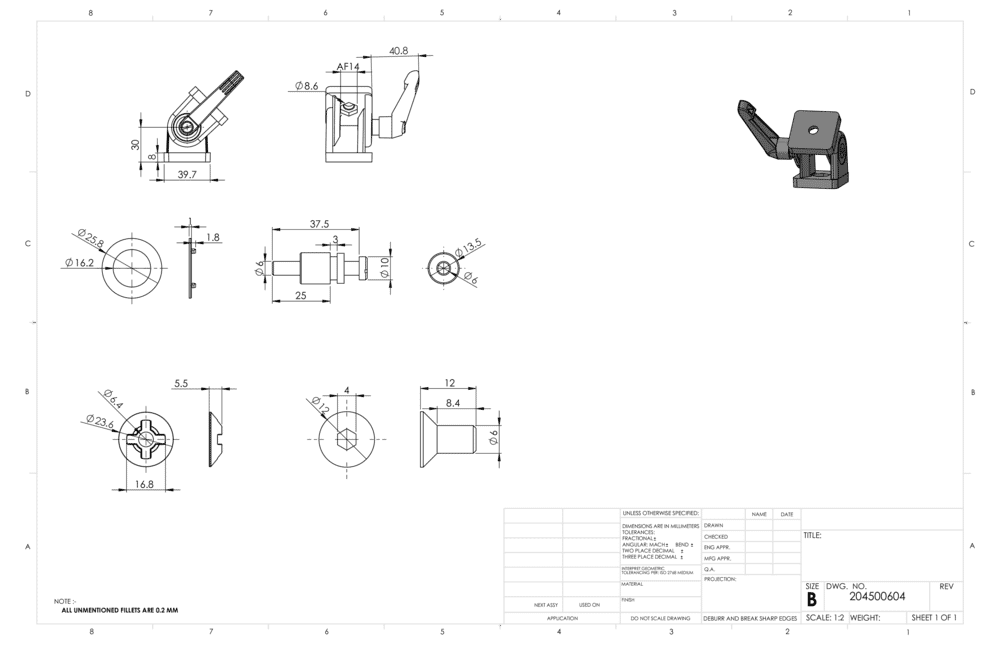

CAD-Datei
