Gleitschlitten-Führung mit Befestigungssatz Loslager, Nut 8

Name: Gleitschlitten-Führung mit Befestigungssatz Loslager, Nut 8
Availability: InStock

Artikelnummer 282600501

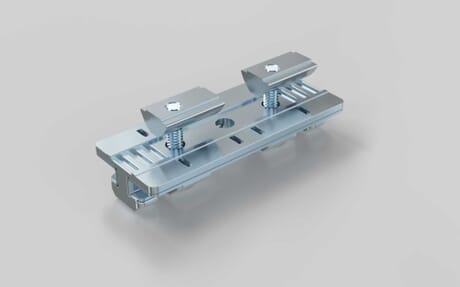

Gleitschlitten-Führung Kunststoffgleiter für verschleiß- und reibungsarme Bewegung. Für dauerhaft zuverlässige Linearbewegung entlang der Nut8. Auch ist ein Aufbau von parallelen Führungen möglich. Durch den Gleitschlitten mit Klemmhebel lässt sich die Führung auch als verstellbarer Endanschlag nutzen (Haltekraft bei 15 Nm Anzugsmoment = 600 N)

auf Anfrage

Mindestbestellmenge: 1

ESD kompatibel

nein

Eigenschaft

verzinkt

Eigenschaft Befestigungssatz

verzinkt

Farbe

silberfabig

Farbe Befestigungssatz

silberfabig

Farbe Gleiter

weiß

Geeignet für Nut

Liefereinheit

Materaial Gleiter

Kunststoff POM

Material

Zinkdruckguss

Material Befestigungssatz

Stahl

Nötige Bearbeitung

keine

Serie

Set

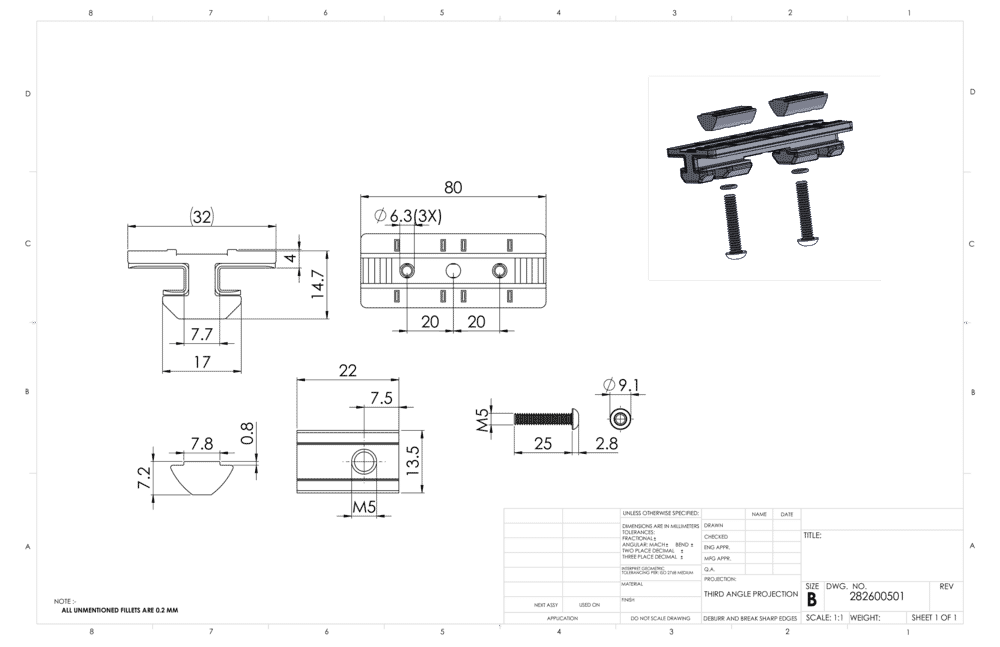

1 x Gleitschlitten 2 x Gleitschuhe 2 x Linsenkopfschrauben ISO7380-M5 × 25 2 x O-Ringe DIN3771-5 × 1,5 (EPDM, schwarz) 2x Nutensteine N8/M5

Zolltarifnummer

73269098

Bohrung / Senkung

6,3 mm

F max

50 N

Lochabstand

20 mm

Materialstärke

4 mm

Maß x

80 mm

Maß y

32 mm

Maß z

14,7 mm

Hinweis 1

Bei der Verwendung von mehreren Profilführungen müssen diese immer aus einer Kombination aus Fest- und Loslager ausgeführt werden. Formtoleranzen werden hierdurch ausgeglichen und eine leichte Beweglichkeit sichergestellt.

ECLASS 11.0

23050191

ECLASS 4.0

23050402

ECLASS 4.1

23050402

ECLASS 5.0

23050107

ECLASS 5.1

23050107

ECLASS 6.0.1

23050107
