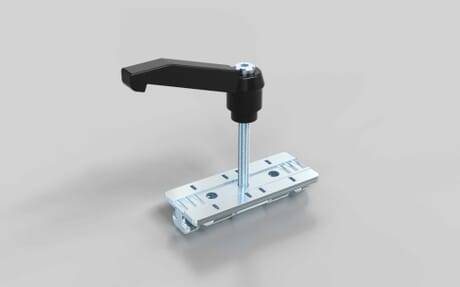

Gleitschlitten-Führung mit Schlittenklemmung, Nut 8
Artikelnummer 282600500
Gleitschlitten-Führung Kunststoffgleiter für verschleiß- und reibungsarme Bewegung. Für dauerhaft zuverlässige Linearbewegung entlang der Nut8. Auch ist ein Aufbau von parallelen Führungen möglich. Durch den Gleitschlitten mit Klemmhebel lässt sich die Führung auch als verstellbarer Endanschlag nutzen (Haltekraft bei 15 Nm Anzugsmoment = 600 N)
ESD kompatibel
nein
Eigenschaft
verzinkt
Eigenschaft Befestigungssatz
verzinkt
Eigenschaft Klemmhebel
glasfaserverstärkt
Farbe
silberfabig
Farbe Befestigungssatz
silberfabig
Farbe Gleiter
weiß
Farbe Klemmhebel
schwarz
Geeignet für Nut
8
Liefereinheit
1
Materaial Gleiter
Kunststoff POM
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Material Klemmhebel
Kunststoff
Nötige Bearbeitung
keine
Serie
I
Set
1 x Gleitschlitten
2 x Gleitschuhe
1 x Klemmhebel mit Aussengewinde M6 × 55
1 x Sonder-Nutenstein N8/M6
1 x Scheibe DIN9021 6.4
2 x Sechskantmuttern DIN439B-M6
Zolltarifnummer
39269097
Bohrung / Senkung
6,3 mm
F max
50 N
Lochabstand
20 mm
Materialstärke
4 mm
Maß x
80 mm
Maß y
32 mm
Maß z
14,7 mm
Hinweis 1
Bei der Verwendung von mehreren Profilführungen müssen diese immer aus einer Kombination aus Fest- und Loslager ausgeführt werden. Formtoleranzen werden hierdurch ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Hinweis 2
Verwendung des Klemmhebels M6:
Profil 40 + Profil 40, kein kürzen nötig
Profil 40 + Profil 20, Gewinde auf 35 mm kürzen
Profil 40 + Flächenelement 10 mm, Gewinde auf 25 mm kürzen
ECLASS 11.0
23050191
ECLASS 4.0
23050402
ECLASS 4.1
23050402
ECLASS 5.0
23050107
ECLASS 5.1
23050107
ECLASS 6.0.1
23050107
ECLASS 7.1
23050191
ECLASS 8.0
23050191
UNSPSC 7.0
31162703
UNSPSC 9.0
31162703
