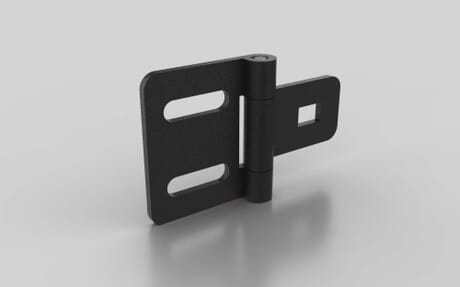

Metall Scharnier leicht, nicht aushängbar, 64 x 40 mm, Nut 5/6/8
Artikelnummer 120000205 / Alte Materialnummer: 202600024
Für Flächenelemente und Aluminiumprofile. Das Scharnier ist für die Nutreihen 5/6/8 geeignet, da es durch die Langlöcher verstellbar ist. Das montierte Flächenelement kann um 180° gedreht werden. Das Scharnier ist nicht aushängbar.
Aushängbar
nicht aushängbar
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
schwarz
Farbe Achse
silberfarbig
Geeignet für Nut
5
Geeignet für Nut 2
6
Geeignet für Nut 3
8
Gewicht
50.8 g
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Scharnier
3 x Schrauben ISO 7380, M5 × 8
1 x Schraube DIN 903, M5 × 16
1 x Mutter DIN 934, M5
1 x Scheibe DIN 125, 5,3
Material
Stahl
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
83021000
F max axial
250 N
F max radial
75 N
Maß x
64 mm
Maß y
40 mm
Maß z
8,2 mm
Winkel bis
270 °
Winkel von
0 °
Empfohlene Befestigung Serie I
3 x Schrauben ISO 7380, M5 × 8
1 x Schraube DIN 903, M5 × 16
1 x Mutter DIN 934, M5
1 x Scheibe DIN 125, 5,3
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403
