Metallscharnier leicht – nicht aushängbar, 64x40 mm, Nut 5/6/8
Artikelnummer 202600024
Für Flächenelemente und Aluminiumprofile. Das Scharnier ist für die Nutreihen 5–8 geeignet, da es durch die Langlöcher justierbar ist. Das montierte Flächenelement lässt sich um 180° schwenken.
Aushängbar
nicht aushängbar
ESD kompatibel
nein
Eigenschaft
pulverbeschichtet
Farbe
schwarz
Farbe Achse
silberfarbig
Geeignet für Nut
5
Geeignet für Nut 2
6
Geeignet für Nut 3
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
keine
Serie
I
Set
Scharnier
3 x Schrauben ISO 7380, M5 × 8
1 x Schraube DIN 903, M5 × 16
1 x Mutter DIN 934, M5
1 x Scheibe DIN 125, 5,3
Zolltarifnummer
83021000
F max axial
250 N
F max radial
75 N
Maß x
64 mm
Maß y
40 mm
Maß z
8,2 mm
Winkel bis
270 °
Winkel von
0 °
Empfohlene Befestigung Serie I
3 x Schrauben ISO 7380, M5 × 8
1 x Schraube DIN 903, M5 × 16
1 x Mutter DIN 934, M5
1 x Scheibe DIN 125, 5,3
ECLASS 11.0
23250304
ECLASS 4.0
22041403
ECLASS 4.1
22041403
ECLASS 5.0
23250304
ECLASS 5.1
23250304
ECLASS 6.0.1
23250304
ECLASS 7.1
23250304
ECLASS 8.0
23250304
UNSPSC 7.0
31162403
UNSPSC 9.0
31162403

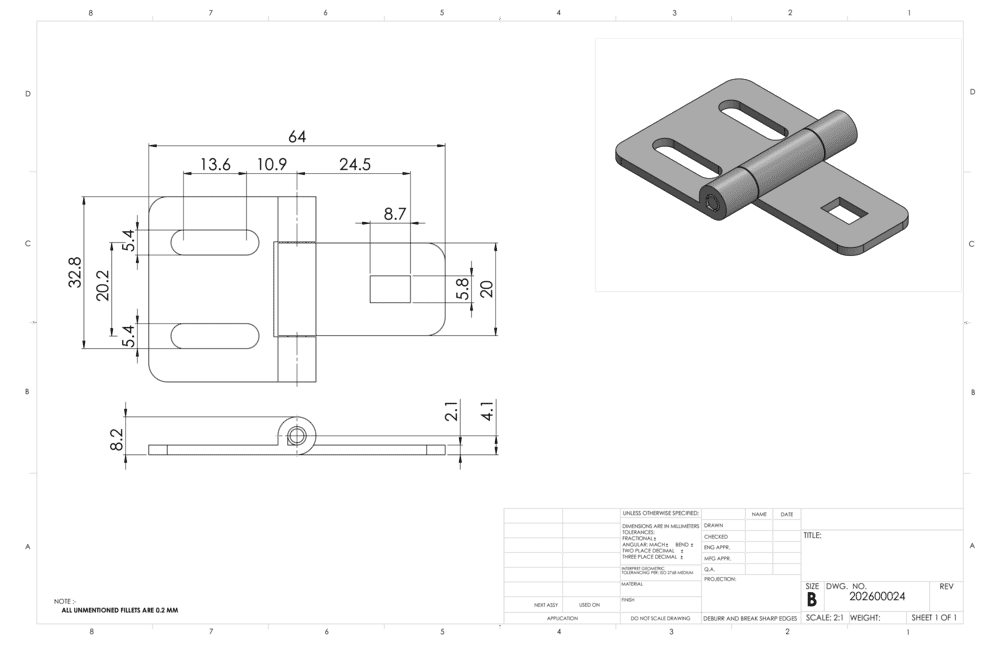

CAD-Datei
