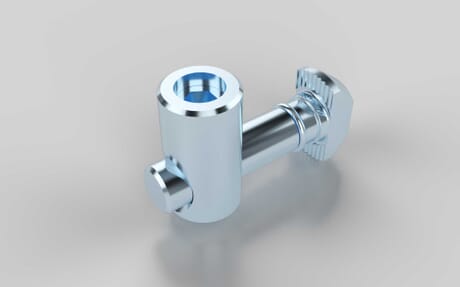

Schnellspannverbinder mit Hammer 0°, Nut 8
Artikelnummer 482535459
Zur rechtwinkligen stabilen Verbindung von zwei Aluminium-Profilen und zur schnellen Montage. Bei der Montage sehr gute Zugänglichkeit für Werkzeug. O-Ring zur Fixierung ermöglicht Überkopfmontage. Einschwenken des Schnellspannverbinders in die Profilnut an der Montagestelle möglich.
ESD kompatibel
ja
Eigenschaft
verzinkt
Farbe
silberfarbig
Geeignet für Nut
8
Inklusive Befestigung
ja
Liefereinheit
1
Material
Stahl
Nötige Bearbeitung
Sacklochbohrung DB11: Durchmesser: 11mm, Tiefe: 22mm, Profilkante mitte Bohrung: 18mm
oder Durchgangsbohrung D11: Durchmesser: 11mm, Profilkante mitte Bohrung: 18mm
Serie
B
Set
Schnellspannverbinder
Hammer 0°
Zolltarifnummer
83024200
Anzugsmoment
20 Nm
F max
250 N
Mögliche Winkel
0 °
Hinweis 1
Abdeckkappen nicht ESD-fähig
Hinweis 2
Die Blindstopfen sind zum Verschließen der Bohrung bei geschlossenen Nuten anzuwenden
ECLASS 11.0
23360290
ECLASS 4.0
22041424
ECLASS 4.1
22041424
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23250311
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162503
UNSPSC 9.0
31162503

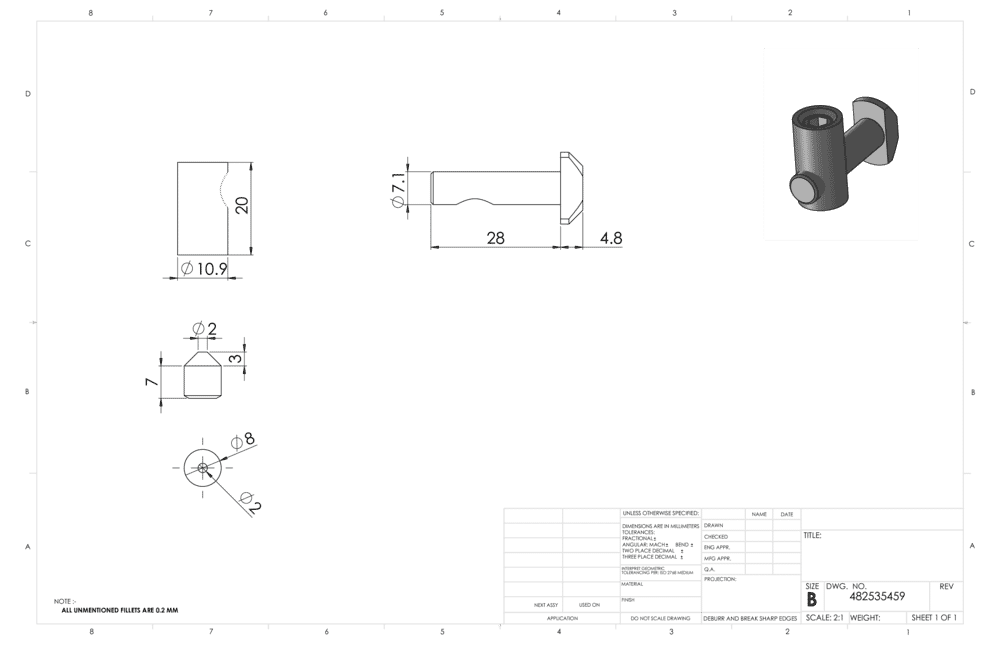

CAD-Datei
