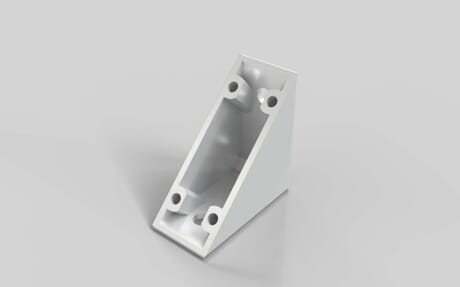

Winkel 40 × 40 silber lackiert RAL 9006 weißaluminium, Nut 5
Artikelnummer 120000437 / Alte Materialnummer: 252300114
Winkel in verschiedenen Größen und Ausführungen erhältlich. Sowohl zur Montage in der Nut, als auch auf geraden Flächen geeignet (dazu die Zentriernase herausbrechen). Abdeckkappe zum Schutz vor Verschmutzungen. Einfache Montage ohne Profilbearbeitung. Einfachere Montage der Winkel durch Nutensteine mit Führungssteg.
ESD kompatibel
nein
Eigenschaft
lackiert
Eigenschaft Befestigungssatz
verzinkt
Farbe
weißaluminium
Farbe Befestigungssatz
silberfabig
Geeignet für Nut
5
Gewicht
59.1 g
Inklusive Abdeckkappe
ja
Inklusive Befestigung
ja
Liefereinheit
1
Lieferumfang
Winkel 40 × 40; Befestigung; Abdeckkappe
Material
Zinkdruckguss
Material Befestigungssatz
Stahl
Nötige Bearbeitung
keine
Serie
I-Typ
Zolltarifnummer
79070000
F max
500 N
M max
5 Nm
M max 2
215 Nm
Materialstärke
2 mm
Maß x
40 mm
Maß y
40 mm
Maß z
20 mm
Winkel
90 °
Empfohlene Befestigung
4 × Nutenstein Nut 5 M5 mit Steg, 4 × Schraube DIN 6912 M5 × 8
Hinweis 1
Um eine leitfähige Verbindung herzustellen, ist bei der Montage ein gekerbter Nutenstein nötig.
ECLASS 11.0
31162502
ECLASS 4.0
22041424
ECLASS 4.1
23250311
ECLASS 5.0
23250311
ECLASS 5.1
23250311
ECLASS 6.0.1
23360290
ECLASS 7.1
23360290
ECLASS 8.0
23360290
UNSPSC 7.0
31162502
UNSPSC 9.0
76169910
